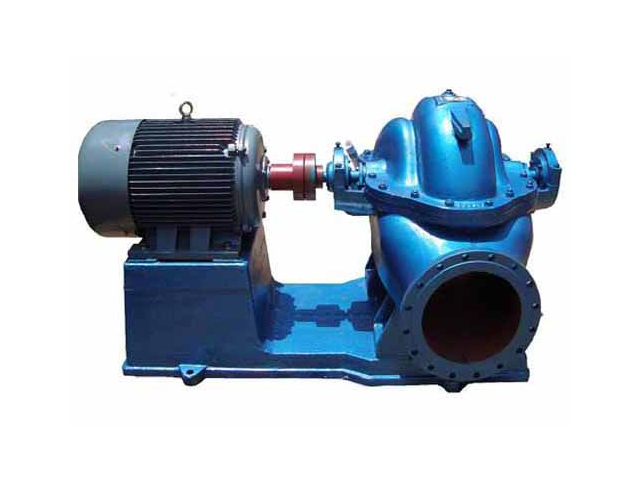

SH型离心泵

S、SH型离心泵,用途是抽送清水或物理化学性质类似于水的其它液体,输送温度不超过80度。改变叶轮、密封环和轴套的材料,可以汲送含有泥沙的浑水。泵的轴封一般采用软填料,如有特殊定货要求,也可装机械密封。
吸入口和叶出均在水泵的轴心线下方,与轴线垂直成水平方向。检修时无需拆进出口水管及电动机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
状态:

主要零件有:

泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的格料为碳钢外其余主要零件为铸铁制成。

泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。


S型中开泵:

经过静平衡校验的叶轮,用轴套和两边的轴螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用叶片骊布置、两面进水达到平衡。

泵轴由两个单列向必球轴承支承。轴承装在轴承体内,安装在泵体两端,用黄油润滑。

双吸密封环用以减少水泵压水室的水漏回吸水室。

双吸单级离心泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。

轴封为软填料密封。为了防止空气进入泵内和冷却润滑密封腔,在填料之间装有填料环,水泵工作时少量高压水,通过泵盖中开面上的梯形凹槽流入填料腔,起水封作用。
